쉐보레 올란도 카오디오 업그레이드 – AVI G1 스피커와 무스웨이 M4 DSP 앰프로 완성한 멀티앰핑 시스템
쉐보레 올란도 기본 오디오 차량에 무스웨이 M4 DSP 앰프를 추가 설치해 프론트 AVI G1 스피커를 멀티 앰핑으로 구동한 카오디오 업그레이드 사례입니다. 기존 스피커 교체만으로는 부족했던 사운드를 DSP 기반 제어로 완성했으며, 트위터 챔버를 활용한 지향각 개선과 RTA 기반 DSP 셋팅을 통해 저음의 밀도, 중역의 선명도, 고음의 해상력을 모두 향상시킨 작업입니다. 쉐보레 올란도 카오디오 튜닝을 고민하는 오너들에게 현실적인 업그레이드 방향을 제시합니다.
| 브 랜 드 | 차 종 | 연 식 | 오디오 옵션 |
| 쉐보레 | 올란도 |
| 기본 |
| 적 용 제 품 |
| 앰프 (DSP) | 무스웨이 M4 |
| 스 피 커 | 프런트
(Front) | AVI G1 |
우퍼
(Subwoofer) |
|
센터
(Center) |
|
리어
(Rear) |
|
서라운드
(Surround) |
|
| 악 세 사 리 |
|
| 기 타 작 업 |
|
| 안드로이드 올인원 |
|
쉐보레 올란도 카오디오 업그레이드 사례
안녕하세요.
부산에서 카오디오 튜닝과 인포테인먼트 업그레이드를 전문으로 진행하는 마이오디오입니다.

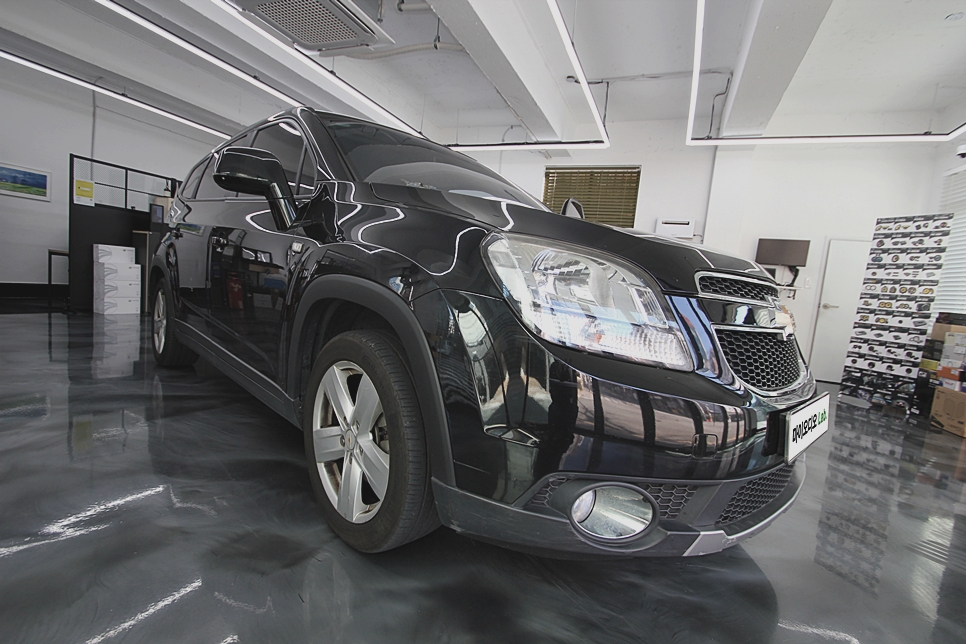

오늘 소개할 차량은 쉐보레 올란도입니다.
앞·뒤 6스피커와 자출력 오디오로 구성된 기본 오디오 사양의 차량이며, 많은 올란도 차량들이 비슷한 구조를 가지고 있습니다.
이번 차량은 약 1년 전 마이오디오에서 프론트 스피커를 AVI G1 제품으로 교체했던 차량입니다.
순정 스피커 대비 확실히 개선된 사운드를 경험하셨지만, 시간이 지나면서 오너분께서는 조금 더 정돈된 사운드를 원하게 되었습니다.
스피커 교체만으로는 분명한 변화가 있지만, 시스템 전체의 제어가 부족한 상태에서는 음질 향상의 한계가 분명합니다.
그래서 이번 업그레이드는 스피커 교체가 아닌 DSP 앰프 추가 설치를 중심으로 진행하게 되었습니다.
무스웨이 M4 DSP 앰프 선택

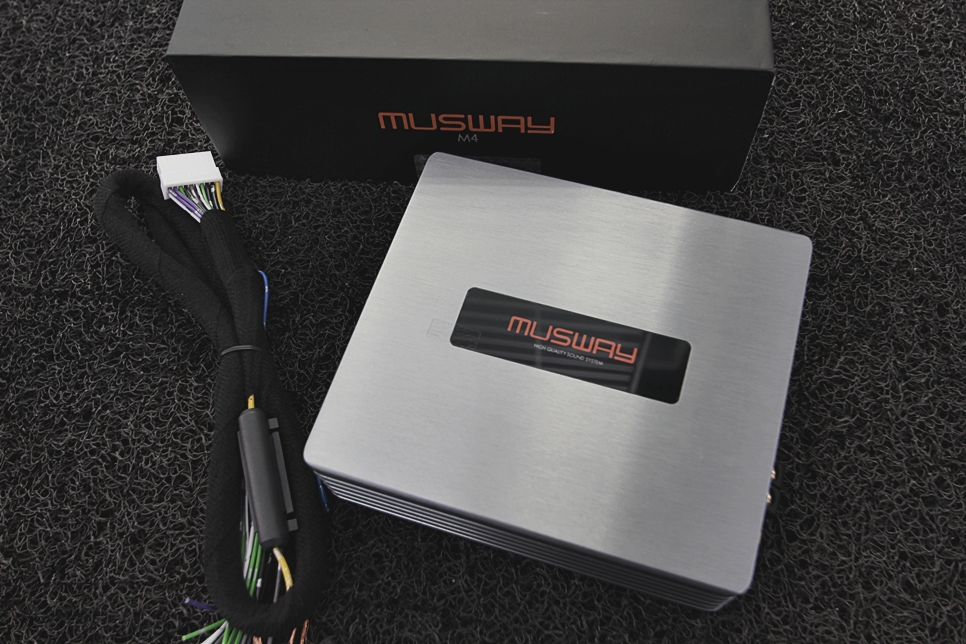

이번 시스템의 핵심 장비는 무스웨이 M4 DSP 앰프입니다.
4채널 출력과 함께 DSP 프로세서를 내장하고 있어 단순히 출력만 보강하는 장비가 아니라, 차량 내 음향 환경을 정밀하게 제어할 수 있는 장비입니다.
쉐보레 올란도 기본 오디오의 가장 큰 특징은 외장 앰프가 없는 자출력 시스템이라는 점입니다.
이 구조에서는 스피커 성능이 아무리 좋아도 신호 제어의 한계 때문에 사운드 표현력이 제한될 수밖에 없습니다.
무스웨이 M4 DSP 앰프를 추가하면 각 스피커 채널을 독립적으로 제어할 수 있고, 시간 지연 보정과 주파수 분할을 통해 훨씬 정교한 사운드 구성이 가능해집니다.
시트 하부에 깔끔하게 설치된 앰프

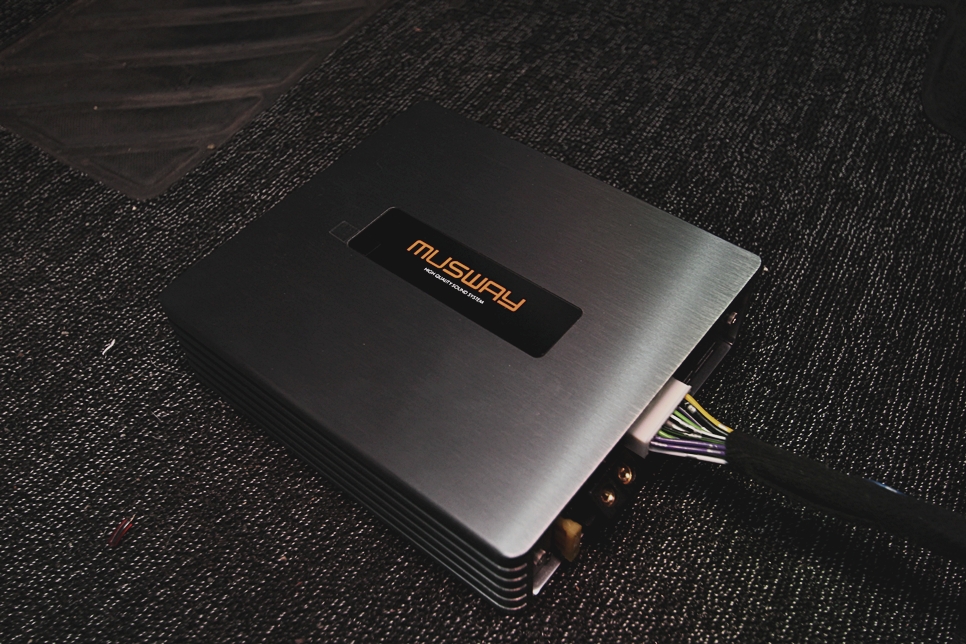

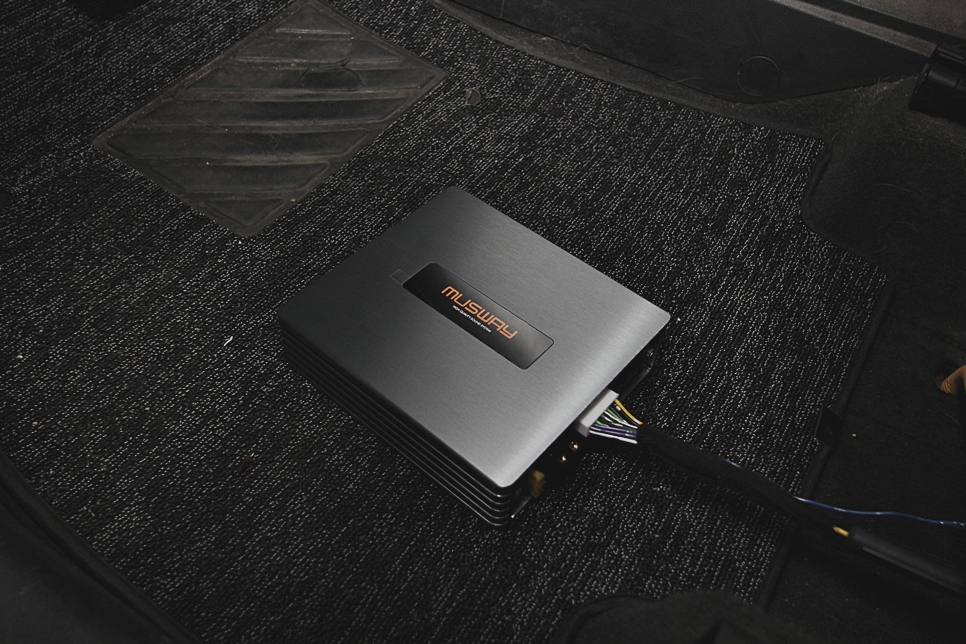

무스웨이 M4 DSP 앰프는 차량 시트 하부에 설치했습니다.
올란도 차량은 패밀리카 성격이 강한 만큼 트렁크 공간 활용도가 중요한 차량입니다.
그래서 공간을 침범하지 않으면서도 냉각과 배선 정리가 용이한 위치인 시트 하부에 설치를 진행했습니다.
배선 작업은 무손상 방식으로 진행하여 차량 순정 배선을 훼손하지 않도록 했으며, 향후 유지보수 역시 고려한 구조로 정리했습니다.
외관에서는 보이지 않는 부분이지만, 이러한 설치 방식이 장기간 사용 시 안정성과 신뢰성을 만들어냅니다.
프론트 스피커 멀티 앰핑 구성
이번 올란도 카오디오 시스템은 리어 스피커는 순정 상태를 유지하고,
무스웨이 M4의 4채널 출력을 모두 프론트 스피커에 집중하는 방식으로 구성했습니다.
즉, 프론트 2웨이 스피커를 멀티 앰핑으로 구동하는 방식입니다.
트위터와 미드우퍼를 각각 독립 채널로 구동하면 다음과 같은 장점이 있습니다.
각 유닛의 주파수 대역을 정확히 분리할 수 있고
출력 제어가 정밀해지며
유닛 간 간섭이 줄어들어 사운드의 분리도와 해상도가 향상됩니다.
결과적으로 단순히 소리가 커지는 것이 아니라 사운드의 정돈감과 밀도가 크게 향상되는 구조입니다.
트위터 챔버를 활용한 지향각 개선

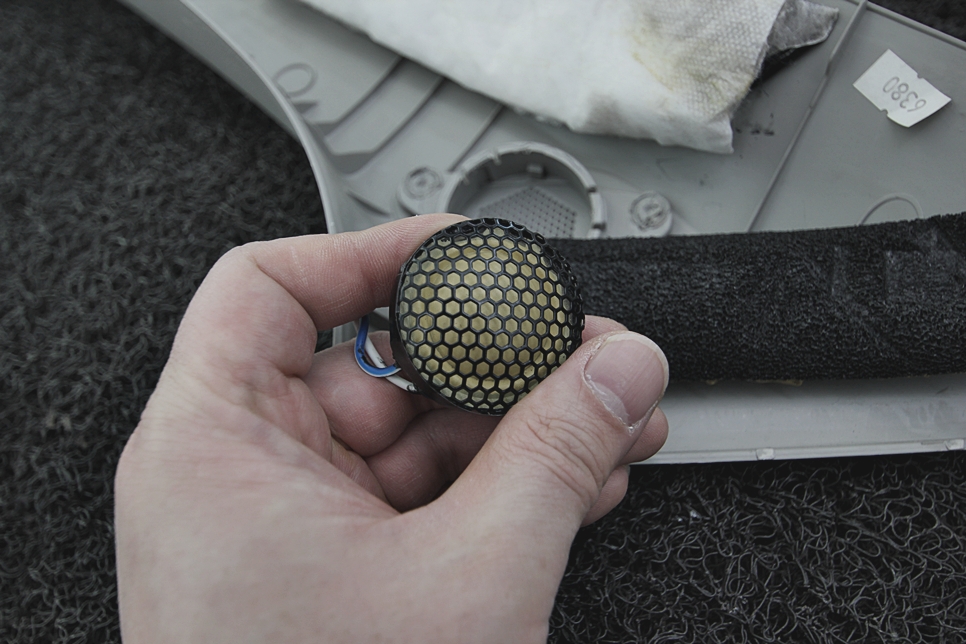

기존 AVI G1 트위터는 A필러 내부 순정 위치에 매립되어 있었습니다.
외관상 깔끔한 장점은 있지만, 트위터의 특성상 지향각이 제한되는 구조였습니다.

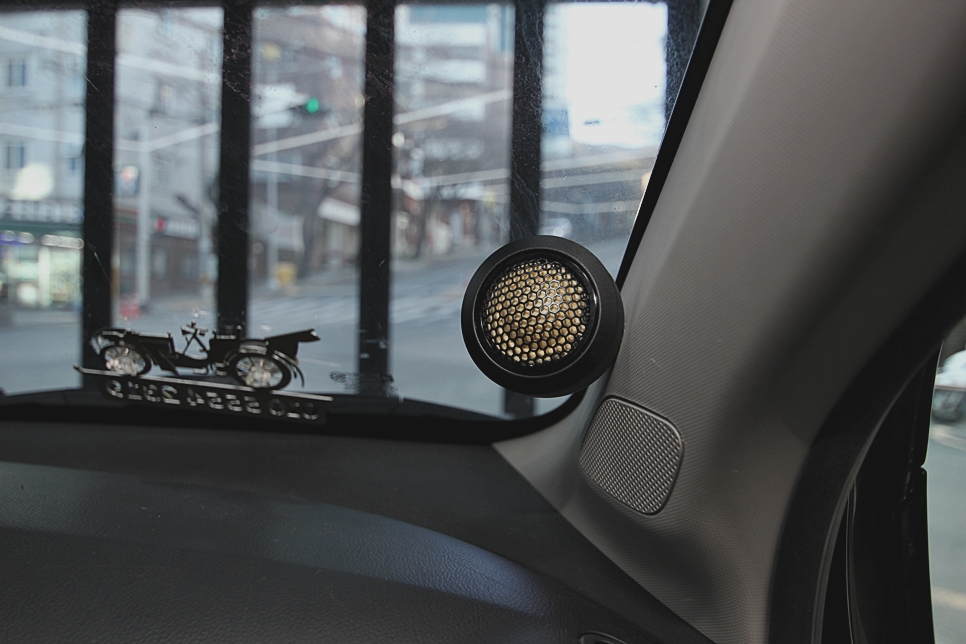

이번 업그레이드에서는 알루미늄 트위터 챔버를 사용해 트위터를 외부로 돌출시키고 운전자 방향으로 지향각을 설정했습니다.
고음은 직진성이 강한 특성이 있기 때문에 지향각이 맞지 않으면 해상력이 떨어지고 정보량이 손실될 수 있습니다.
챔버를 활용한 지향각 조정으로 고음의 전달력이 훨씬 명확해졌으며
심벌, 보컬, 현악기와 같은 고주파 정보가 보다 선명하게 표현됩니다.
운전자 귀 위치 기준의 음향 측정

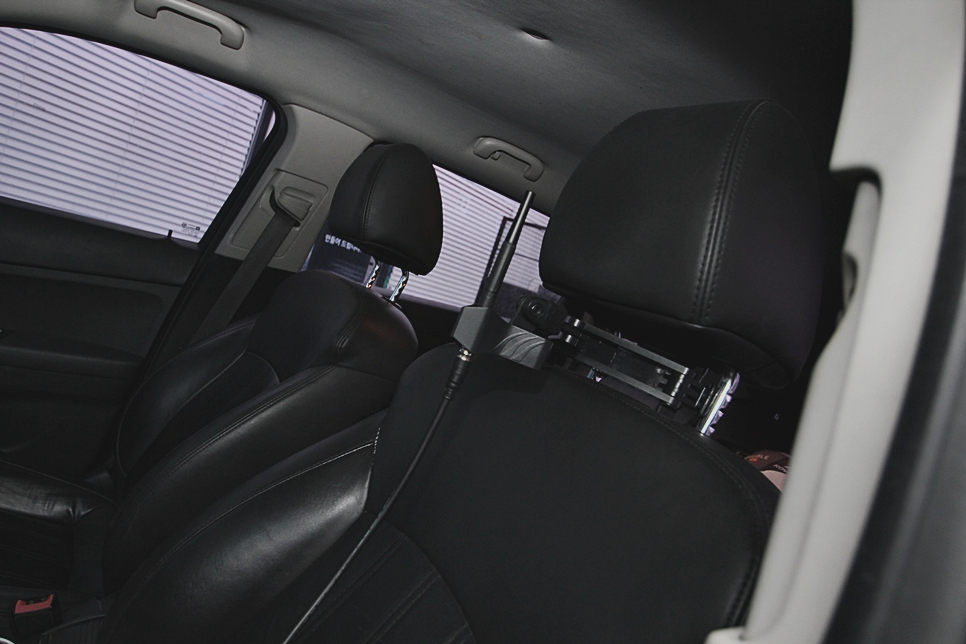

DSP 셋팅 과정에서는 무지향성 측정 마이크를 운전석에 설치합니다.
마이크 위치는 운전자의 귀 높이를 기준으로 설정합니다.
그 이유는 차량 오디오의 기준점이 스피커가 아니라 운전자이기 때문입니다.
운전자가 실제로 음악을 듣는 위치에서 음향 데이터를 측정해야 시간 지연 보정(Time Alignment), 위상 정렬, 주파수 밸런스 조정이 정확하게 이루어질 수 있습니다.
다른 위치에서 측정한 데이터는 실제 청취 환경과 차이가 발생할 수 있기 때문에 마이오디오는 항상 운전자 기준 측정을 기본으로 합니다.
RTA 기반 DSP 셋팅

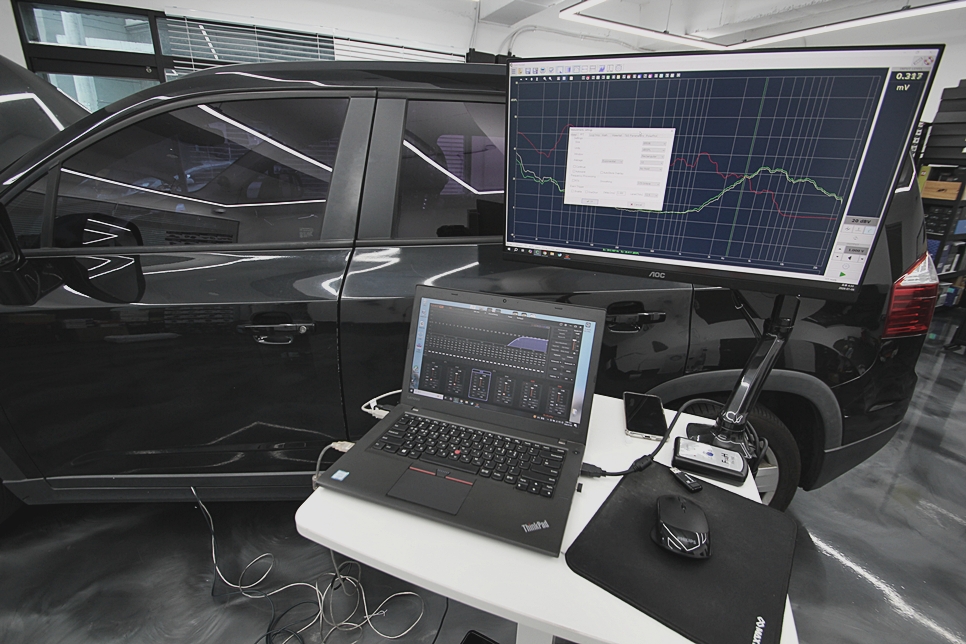

측정 마이크로 수집된 데이터를 기반으로 RTA 분석을 진행합니다.
RTA(Real Time Analyzer)는 차량 내부의 주파수 응답을 실시간으로 분석하는 장비로, 어떤 대역이 과하거나 부족한지를 객관적으로 확인할 수 있습니다.
이 데이터를 기반으로 무스웨이 전용 프로그램을 통해
크로스오버 설정
타임 얼라인먼트 조정
이퀄라이저 보정
출력 밸런스 조정
등의 DSP 셋팅을 진행합니다.
이 과정은 단순한 장비 설치와는 다른 작업입니다.
수치 데이터와 실제 청감 테스트를 반복하면서 차량 환경에 가장 적합한 사운드를 만들어갑니다.
순정 EQ 중립에서도 완성된 사운드

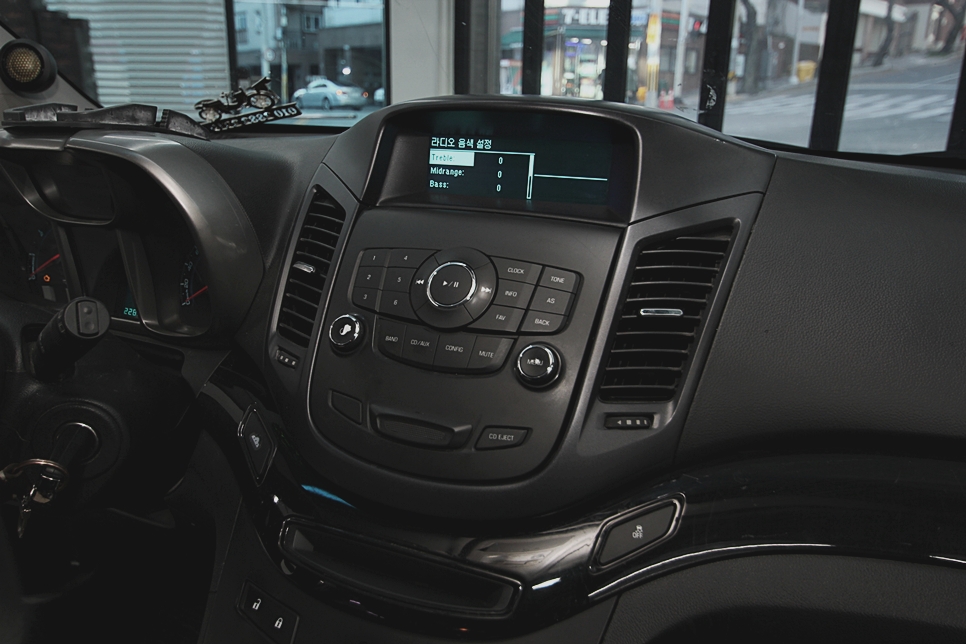

DSP 셋팅이 완료된 후 순정 오디오의 이퀄라이저는 모두 중앙값으로 설정했습니다.
그 상태에서도 저음은 풍부하게 전달되고, 중역은 밀도 있게 살아나며, 고음은 선명하게 표현됩니다.
이는 DSP 기반 제어가 제대로 이루어졌다는 의미입니다.
운전자가 별도의 조정을 하지 않아도 기본 상태에서 균형 잡힌 사운드를 들을 수 있는 것이 DSP 시스템의 가장 큰 장점입니다.
스피커 교체 이후 남아있던 마지막 퍼즐
많은 차량들이 스피커 교체만으로 음악을 듣고 있습니다.
분명 순정보다는 좋아지지만, 여전히 아쉬움이 남는 경우가 많습니다.
소리가 퍼지는 느낌
볼륨을 올려야 살아나는 보컬
정리가 되지 않는 고음
이러한 문제는 대부분 스피커의 문제가 아니라 제어 장치의 부재에서 발생합니다.
DSP 앰프는 새로운 스피커를 추가하는 장비가 아니라
이미 설치된 스피커의 성능을 정확히 끌어내는 장비입니다.
스피커 교체로 시작한 시스템을 완성하는 마지막 단계라고 볼 수 있습니다.
마이오디오의 카오디오 튜닝 기준
마이오디오는 단순히 장비를 장착하는 방식의 튜닝을 지향하지 않습니다.
차량 구조
기존 시스템 구성
오너의 사용 환경
이 세 가지를 기준으로 가장 효율적인 업그레이드 방향을 제안합니다.
이번 쉐보레 올란도 역시 기존 AVI G1 스피커를 그대로 활용하면서
DSP 앰프와 멀티 앰핑 구조를 통해 사운드를 완성하는 방향으로 접근했습니다.
불필요한 장비 교체 없이도 시스템의 완성도를 높일 수 있다는 점이 마이오디오가 추구하는 튜닝 방식입니다.
스피커 교체만으로 음악을 듣고 있다면,
이제 그 소리를 완성할 DSP 앰프 업그레이드를 고민해볼 시점입니다.
